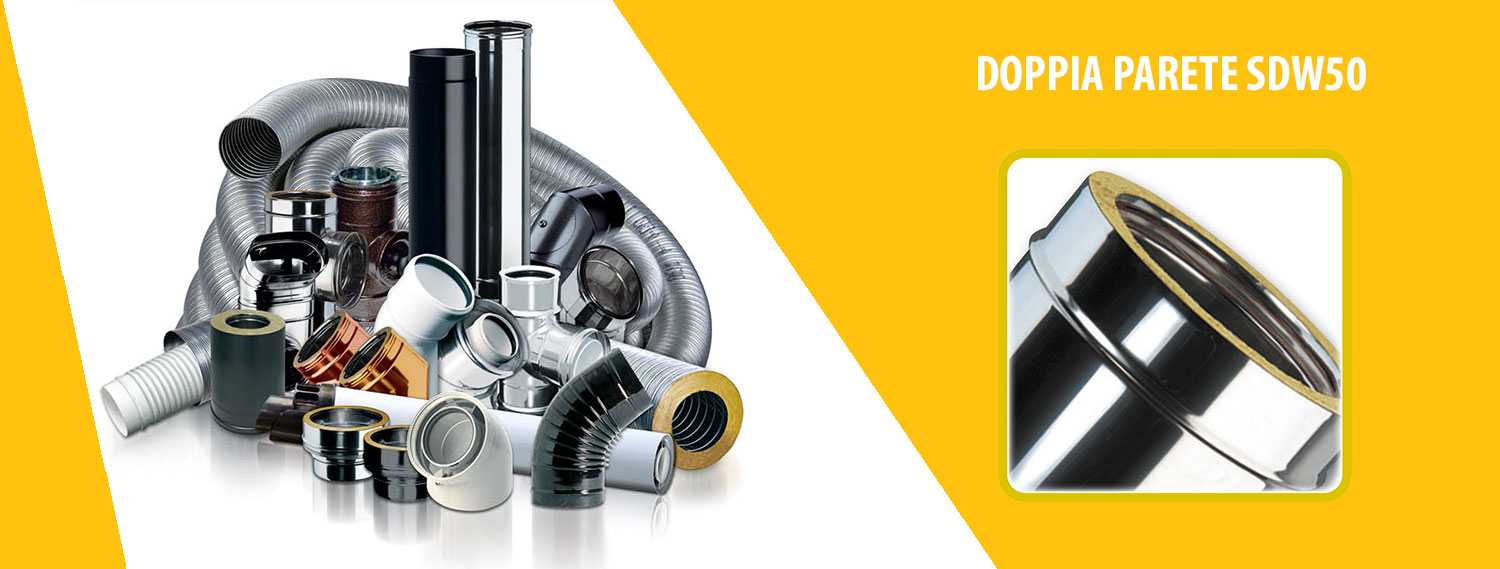

DOPPIA PARETE: SDW50

Il sistema doppia parete SDW50 è composto da elementi componibili rigidi con finitura lucida BA, realizzati con parete interna in acciaio inox AISI 316L di spessore minimo 0,4 mm e parete esterna in acciaio inox AISI 304, conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856/1. La coibentazione è realizzata in lana minerale ad alta densità di spessore 50 mm, pressata ed interposta tra le pareti senza elementi di giunzione tra le stesse (ponte termico). Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina calibrato per entrambi le pareti con guarnizione di tenuta a triplice labbro da inserire sulla parete interna, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.

DESIGNAZIONI D'USO

Clicca sulla designazione per scoprire le specifiche d'uso relative

Designazione T200 H1 W V2 L50040 O30 (resistenza fino 5000 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Lana di roccia

SPESSORE DELLA COIBENTAZIONE

50 mm

DIAMETRI

⌀ 80 ÷ 300

LIVELLO DI TEMPERATURA
200 °C  
LIVELLO DI PRESSIONE
H1 = 5000 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
NO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
POSSIBILE
Designazione T200 P1 W V2 L50040 O30 (resistenza fino a 200 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Lana di roccia

SPESSORE DELLA COIBENTAZIONE

50 mm

DIAMETRI

⌀ 80 ÷ 500

LIVELLO DI TEMPERATURA
200 °C
LIVELLO DI PRESSIONE
P1 = 200 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
POSSIBILE
Designazione T600 N1 W V2 L50040 050 G70 (sistema camino in depressione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Lana di roccia

SPESSORE DELLA COIBENTAZIONE

50 mm

DIAMETRI

⌀ 80 ÷ 800

LIVELLO DI TEMPERATURA
600 °C
LIVELLO DI PRESSIONE
N1 = 40 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
RACCOMANDATO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
POSSIBILE

Riferimento normativo e designazione

Marcatura del prodotto secondo la normativa europea: CE 0476 EN 1856-1.
T200 H1 W V2 L50040* O xx con guarnizione a tre labbra inclinata verso il basso - Ø 80 ÷ 300
T200 P1 W V2 L50040* O xx con guarnizione
T600 N1 W V2 L50040 O xx / G yy senza guarnizione

* La designazione può variare in funzione della qualità e dello spessore della
materia prima come indica la tabella di seguito:

Utilizzo

Condotti, canali da fumo, camini metallici, esalazioni aria asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso industriale o domestico, stufe a legna, caminetti, stufe a pellet. Particolarmente adatto per elevata resistenza termica.

Applicazione

Installazione interna o esterna

Diametri disponibili - mm (a richiesta)

80/180 - 100/200 - 130/230 - 150/250 - 180/280 - 200/300 - 250/350 - 300/400 - 350/450 - 400/500 - 450/550 - 500/600.

Disponibile sino a diametro interno 800.
