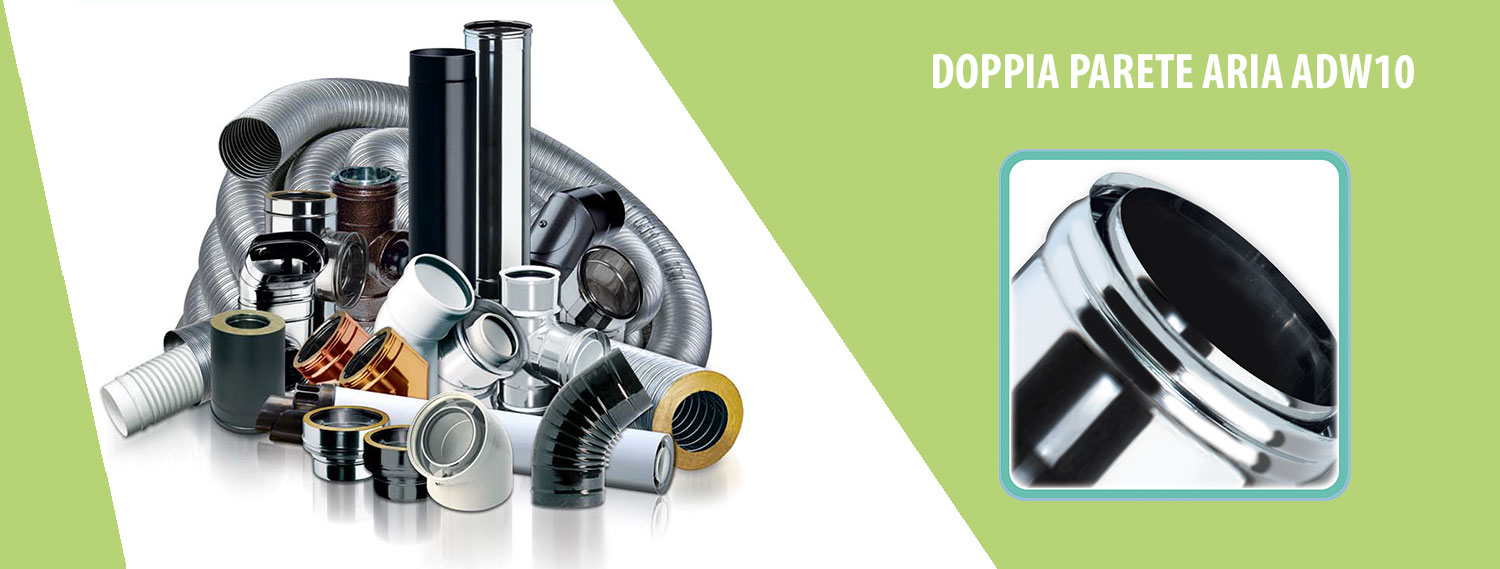

DOPPIA PARETE ARIA: ADW10

Canna fumaria doppia parete a camera d’aria in acciaio inox interno AISI 316L esterno AISI 304 - intercapedine 10 mm

Il sistema doppia parete aria ADW10 è composto da elementi componibili rigidi con finitura lucida BA, realizzati con parete interna in acciaio inox austenitico AISI 316L BA (EN 1.4404) di spessore minimo 0,4 mm e parete esterna in acciaio inox austenitico AISI 304 BA (EN 1.4301) di spessore 0,4 mm, conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856/1-2. La coibentazione è realizzata con “lama d’aria” statica di spessore 10 mm. Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina calibrato per entrambi le pareti con guarnizione di tenuta a triplice labbro da inserire sulla parete interna, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.

DESIGNAZIONI D'USO

Clicca sulla designazione per scoprire le specifiche d'uso relative

Designazione T200 P1 W V2 L50040 O20 (resistenza fino a 200 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Aria statica

SPESSORE DELLA COIBENTAZIONE

10 mm

DIAMETRI

⌀ 60 ÷ 230

LIVELLO DI TEMPERATURA
200 °C
LIVELLO DI PRESSIONE
P1 = 200 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO
Designazione T600 N1 W V2 L50040 G500M (sistema camino in depressione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA
AISI 316L
PARETE ESTERNA

AISI 304L

COIBENTAZIONE

Aria statica

SPESSORE DELLA COIBENTAZIONE

10 mm

DIAMETRI

⌀ 60 ÷ 230

LIVELLO DI TEMPERATURA
600 °C
LIVELLO DI PRESSIONE
N1 = 40 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
POSSIBILE
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
RACCOMANDATO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO

Riferimento normativo e designazione

Marcatura del prodotto secondo la normativa europea: CE 0476 EN 1856-1 / EN 1856-2.
T200 P1 W V2 L50040* O 20 con guarnizione
T600 N1 W V2 L50040 G500 M

* La designazione può variare in funzione della qualità e dello spessore della materia prima come indica la tabella di seguito:

Utilizzo

Condotti, canali da fumo, camini metallici, esalazioni aria asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso industriale o domestico, stufe a pellet.

Applicazione

Installazione interna o esterna

Diametri disponibili - mm

60/80 (A RICHIESTA) - 80/100 - 100/120 - 130/150 - 160/180 - 180/200 - 200/220 - 230/250 (A RICHIESTA).

Diametro 250/270 disponibile a richiesta.
