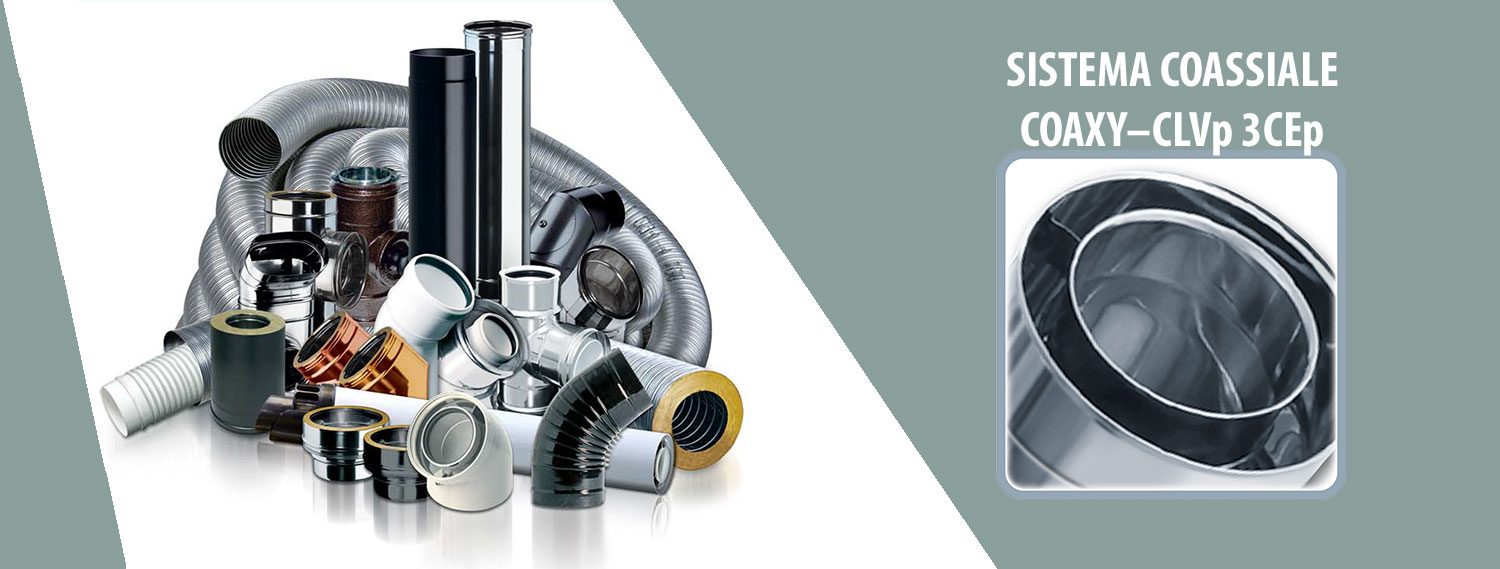

COASSIALE: COAXY CLVp 3CEp
Il sistema coassiale COAXY - CLVp 3CEp è composto da elementi componibili rigidi con finitura lucida BA, realizzati in acciaio inox austenitico AISI 316L BA (1.4404) di spessore minimo 0,4 mm conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856-1. Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina calibrato con guarnizione di tenuta a triplice labbro, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.
DESIGNAZIONI D'USO
Clicca sulla designazione per scoprire le specifiche d'uso relative
|
RESISTENZA ALLA CONDENSA
|
SI |
|
|
PARETE INTERNA
|
AISI 316L | |
|
PARETE ESTERNA
|
AISI 304L |
|
|
COIBENTAZIONE
|
Aria ventilata |
|
|
SPESSORE DELLA COIBENTAZIONE
|
NO |
|
|
DIAMETRI
|
⌀ 100 ÷ 250 |
|
|
LIVELLO DI TEMPERATURA
|
200 °C
|
|
|
LIVELLO DI PRESSIONE
|
P1 = 200 Pa
|
|
 |
APPARECCHI A GAS
|
RACCOMANDATO
|
 |
APPARECCHI GAS CONDENSAZIONE
|
RACCOMANDATO
|
 |
APPARECCHI A GASOLIO
|
NO
|
 |
APPARECCHI A LEGNA
|
NO
|
 |
APPARECCHI A PELLET
|
NO
|
 |
CAPPE CUCINA A GAS
|
NO |
|
VENTILAZIONE
|
NO
|
 |
INSTALLAZIONE ESTERNA
|
NO
|
 |
INSTALLAZIONE INTERNA
|
RACCOMANDATO |
 |
INSTALLAZIONE IN CAVEDIO
|
RACCOMANDATO
|
Riferimento normativo e designazione
Marcatura prodotto secondo normativa europea EN 1856-1.
T200 P1 W V2 L50040 O30
T200 P1 W V2 L50050 O30
T200 P1 W V2 L50060 O30
T200 P1 W V2 L50080 O30
Utilizzo
Il sistema CLVp 3CEp è un sistema collettivo di aspirazione d’aria comburente ed evacuazione dei prodotti della combustione destinato ad apparecchi a gas a tenuta stagna di tipo C42, C43, C82 ou C(10)2, C(10)3, C(12)2, C(12)3.
Il sistema funziona in pressione positiva.
Applicazione
Installazione interna.
Diametri disponibili - mm - A RICHIESTA
100/150 - 110/180 - 130/200 - 150/230 - 180/250 - 200/300 - 230/350 - 250/400
Guarnizione in silicone compresa e montata.
Fascetta di sicurezza compresa (cod. L316EXFACSS).
