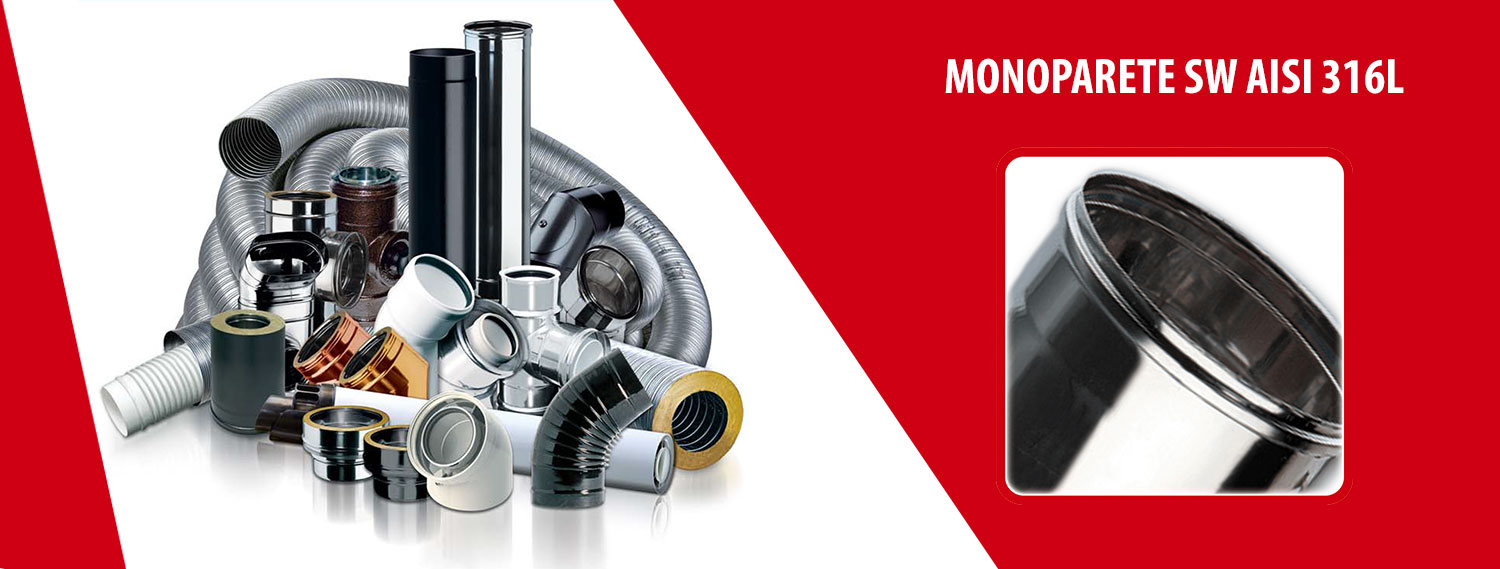

MONOPARETE: SW AISI 316L

Il sistema monoparete è composto da elementi componibili rigidi con finitura lucida, realizzati in acciaio inox austenitico AISI 316L, di spessore minimo 0,4mm conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856-1 ed EN 1856-2. Gli elementi modulari hanno innesto classico a bicchiere maschio-femmina, con guarnizione di tenuta a triplice labbro, conforme alla normativa europea EN 14241-1, e giunzione meccanica con fascetta di sicurezza.

DESIGNAZIONI D'USO

Clicca sul diametro per scoprire le designazioni d'uso relative
Designazione T200 H1 W V2 L50040 O30 (resistenza fino 5000 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA

SI

DIAMETRO
⌀ 50 ÷ 300
LIVELLO DI TEMPERATURA
200 °C  
LIVELLO DI PRESSIONE
H1 = 5000 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
RACCOMANDATO
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
NO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO
Designazione T200 P1 W V2 L50040 O30 (resistenza fino a 200 Pa con guarnizione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA

SI

DIAMETRI

⌀ 50 ÷ 500

LIVELLO DI TEMPERATURA
200 °C  
LIVELLO DI PRESSIONE
P1 = 200 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
NO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
RACCOMANDATO
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
NO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO
Designazione T600 N1 W V2 L50040 G500M (sistema camino in depressione)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA

SI

DIAMETRI

⌀ 50 ÷ 800

LIVELLO DI TEMPERATURA
600 °C  
LIVELLO DI PRESSIONE
N1 = 40 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
RACCOMANDATO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
RACCOMANDATO
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
NO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO
Designazione T600 N1 W V2 L50040 G (sistema camino in depressione - risanamento)
RESISTENZA ALLA CONDENSA

SI

PARETE INTERNA

SI

DIAMTERI

⌀ 50 ÷ 800

LIVELLO DI TEMPERATURA
600 °C  
LIVELLO DI PRESSIONE
N1 = 40 Pa
APPARECCHI A GAS
RACCOMANDATO
APPARECCHI GAS CONDENSAZIONE
RACCOMANDATO
APPARECCHI A GASOLIO
RACCOMANDATO
APPARECCHI A LEGNA
RACCOMANDATO
APPARECCHI A PELLET
RACCOMANDATO
CAPPE CUCINA A GAS
RACCOMANDATO
VENTILAZIONE
POSSIBILE
INSTALLAZIONE ESTERNA
NO
INSTALLAZIONE INTERNA
RACCOMANDATO
INSTALLAZIONE IN CAVEDIO
RACCOMANDATO

Riferimento normativo e designazione

Marcatura prodotto secondo normativa europea
CE 0476 EN 1856-1 / EN 1856-2.
T200 P1 W V2 L50040* O 30 con guarnizione
T600 N1 W V2 L50040 G
T600 N1 W V2 L50040 G 500M
T200 H1 W V2 L50040 O30 con guarnizione speciale a richiesta

* La designazione può variare in funzione della qualità e dello spessore della materia prima come indica la tabella di seguito:

Utilizzo

Condotti, canali da fumo, camini metallici asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso industriale o domestico, stufe a legna, caminetti, stufe a pellet.

Applicazione

Installazione interna.

Diametri disponibili - mm

SW04 spessore 0,4 mm
50* - 60 - 80 - 100 - 120 - 125 - 130 - 140 - 150 - 160 - 180 - 200

SW05 spessore 0,5 mm
220 - 250 - 300 - 350 - 400. Diametro 450 - 500 a richiesta

Fino al diametro 800 a richiesta

*spessore 0,5 mm
